Габаритные и присоединительные размеры насоса ХЦМ-ВК |
|
|
Химический герметичный насос ХЦМ-ВК - горизонтальный моноблочный центробежный насос для перекачивания агрессивных сред и ЛВЖ температурой от - 40 до 120°C.

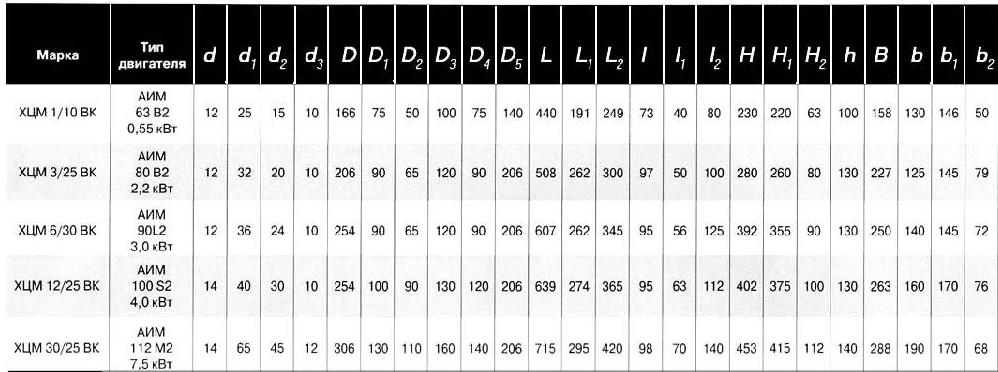

На рисунке 1 представлены габаритные и присоединительные размеры на насос серии ХЦМ-ВК.
В таблице №1: марка насоса ХЦМ-ВК, габариты - длина, ширина, высота, электродвигатель для насосного агрегата - мощность в кВт, тип и марка двигателя для каждого насоса - асинхронный двигатель АИМ, масса насосного агрегата.

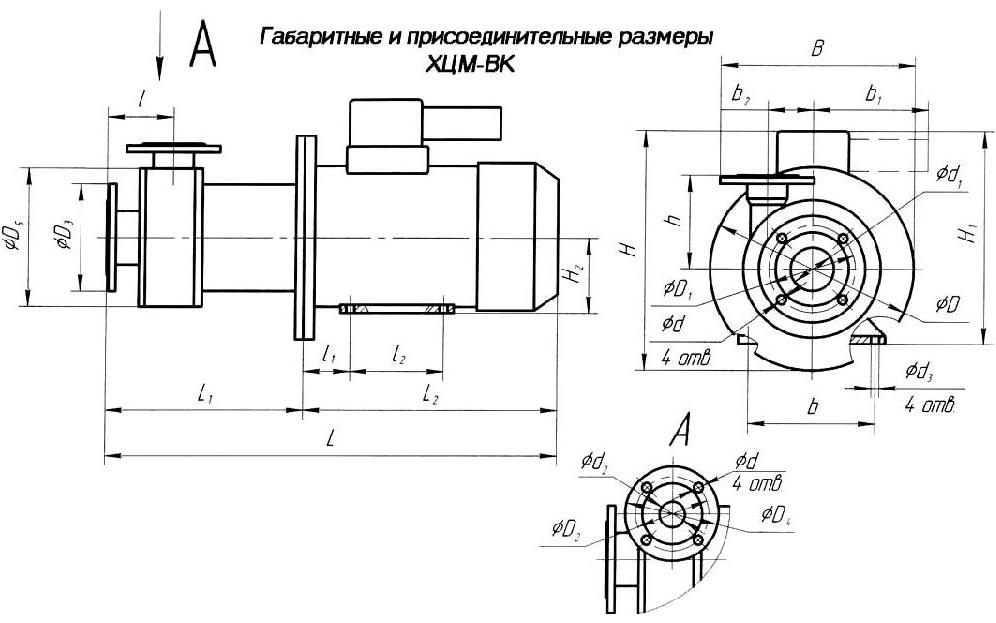

Рис.1. Габаритные и присоединительные размеры
Таблица №1
| Марка насоса |
Габариты
LxBxH, мм |
Двигатель
кВт |
Марка
двигателя |
Масса агрегата
кг |
| ХЦМ 1/10 В-К |
440x158x230 |
0,55 |
АИМ63В2 |
28 |
| ХЦМ 3/25 В-К |
561x227x283 |
2,2 |
АИМ80В2 |
60 |
| ХЦМ 3/40 В-К |
645x257,5x402 |
4,0 |
АИМ100S2 |
90 |
| ХЦМ 6/30 В-К |
607x250x392 |
3,0 |
АИМ90L2 |
70 |
| ХЦМ 12/25 В-К |
635x263x402 |
4,0 |
АИМ100S2 |
88 |
| ХЦМ 30/25 В-К |
720x291x453 |
7,5 |
АИМ112M2 |
116 |
|
|
|
